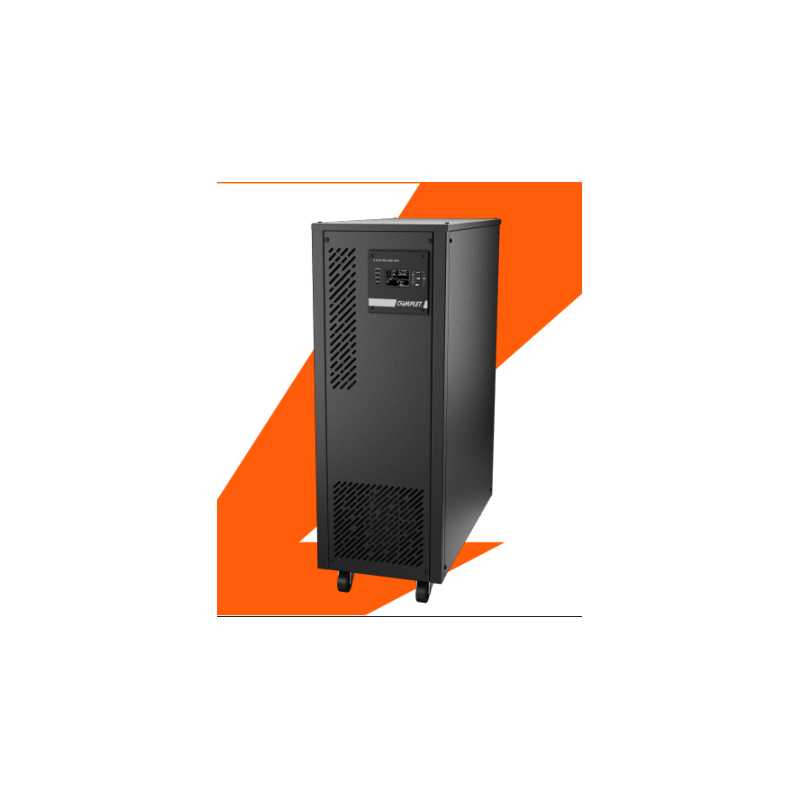

UPS SIGNAL 6kVA On line Senoidal Doble Conversión Alta Frecuencia. 6,000VA. 6,000W. Entrada 220V. Salida 220V-120V. Respaldo 7min a carga media y 3min a carga máxima. Gabinete Torre.

Especificaciones
Técnicas
MODELO SIGNAL 6K220B
Número de Parte UPS-1-095
Potencia en línea y en respaldo (VA) 6 000
Potencia en línea y en respaldo (W) 6 000
Factor de Potencia a la Salida >0.99
Montaje Torre
Escalabilidad N/A

PARÁMETROS DE ENTRADA
Voltaje nominal de entrada (Vca) 220
Rango de Voltaje de Entrada (Modo Bypass) (Vca) (60% 120% ) del voltaje nominal
Rango de Voltaje de Entrada (Modo Línea) (Vca) 110-300
Factor de potencia a la entrada ≥0.9 @ 100% de carga
Fase de entrada 2F + Neutro + GND
Frecuencia de entrada (Hz) 50/60 (Auto sensible)
Rango de frecuencia de entrada (Hz) ± 6
Corriente máxima de entrada (A) 29
Tipo de conexión de entrada Block de terminales 60Amp
Interruptor termomagnético de entrada (A) 30
Límite de corriente (A) 40
Distorsión armónica (THDi) ≤8% (carga lineal); ≤5% (carga no lineal)
REGULACIÓN DE VOLTAJE
Descripción de la regulación de Voltaje en línea Regulación por PWM
Corrección de Sobrevoltaje 1%
Corrección de Bajo Voltaje 1%
PARÁMETROS DE SALIDA
Topología 2F + Neutro + GND
Potencia de Salida (VA) 6 000
Potencia de Salida (W) 6 000
Factor de Potencia > 0.99
Factor de Cresta 3:1
Descripción de la capacidad de potencia Activa
UPS-1-095 complet.mx
5
Voltaje Nominal de salida en línea (Configurable) (Vca) 208; 220; 230, 240
Voltaje Nominal de salida en respaldo (Configurable)
(Vca) 208; 220; 230, 240
Forma de Onda de CA de Salida (Modo de Línea) Senoidal
Forma de Onda de CA de salida (Modo Respaldo) Senoidal
Regulación del Voltaje de Salida CA (Modo Línea) ± 1%
Regulación del voltaje de salida CA (Modo Respaldo) ± 1%
Corriente Máx. Salida (a factor de potencia especificado)
(A) 27.5
Frecuencia Nominal de Salida en Modo Línea
(Configurable) (Hz) 50/60
Frecuencia Nominal de Salida en Modo Respaldo
(Configurable) (Hz) 50/60
Rango de frecuencia de salida (Hz) ± 0.1%
Eficiencia del Modo Línea (100% de carga) > 95%
Eficiencia del Modo Respaldo (100% de carga) > 95%
Eficiencia del Modo Ecológico (ECO) (100% de carga) > 98.5 <% <60W(Standby)
Capacidad de Sobrecarga en Modo Línea ≤ 110% (30min), ≤ 130% (10min), ≤ 150% (30seg),
>150 (0.2seg)
Capacidad de Sobrecarga en Modo Respaldo ≤ 110% (30min), ≤ 130% (10min), ≤ 150% (30seg),
>150 (0.2seg)
Protección de Sobrecarga en Modo Respaldo Electrónico
Tipo de Conexión de Salida Bloque de Terminales
Distorsión Armónica (Carga Lineal) (THD) ≤ 2%
Distorsión Armónica (Carga No Lineal) (THD) ≤ 5%
TIEMPO DE TRANSFERENCIA LÍNEA / BATERÍA
Tiempo de Transferencia 0
Transferencia de Bajo Voltaje a Energía de Batería
(Calibración) (Vca) 0
Transferencia de Alto Voltaje a Energía de Batería
(Calibración) (Vca) 0
BATERÍA
Tipo de Batería Interna VRLA (Plomo ácido)
Voltaje Nominal de la Batería (Vdc) 12
Capacidad de la Batería (Ah) 9
No. de Baterías Internas 16
Voltaje CD del sistema (Vdc) 192
UPS-1-095 complet.mx
6
Tiempo de Respaldo a Carga Máxima (minutos)
3
Tiempo de Respaldo a Carga Media (minutos)
7
Tiempo de Recarga de Baterías Incluidas (horas) 4-6
Máxima corriente de carga (Configurable) (A) 1.0 - 1.2
Voltaje de carga (Vdc) 216
Voltaje Mínimo al final de la descarga (Vdc) 160
Autonomía Ampliable por Módulo de Baterías Externo 3 min
SUPRESIÓN DE SOBRECARGA / RUIDO
Supresor de Picos Eléctricos (J) 150
Supresión de Ruido EMI/RFI en CA Sí
Tiempo de respuesta de supresión CA 8*20μS
INTERFAZ DE USUARIO,
ALERTAS Y CONTROLES
Pantalla LCD del Panel Frontal Sí
Botones y/o Interruptor Sí
Alarma Acústica Sí
Alarma Modo de Bypass Sí
Alarma Modo de Respaldo Sí
Alarma Batería Baja Sí
Alarma Sobrecarga Sí
Alarma Falla Sí
Operación para Cancelar la Alarma Sí
CARACTERÍSTICAS FÍSICAS
Factor de Forma Primario 1.11
Método de Enfriamiento Ventiladores
Profundidad del UPS (cm) 70.5
Ancho del UPS (cm) 30
Altura del UPS (cm) 84.5
Peso del UPS (kg) 116
Material del Gabinete Lámina de Acero
Color Negro
Profundidad del UPS con Empaque (cm) 96
Ancho del UPS con Empaque (cm) 35
Alto del UPS con Empaque (cm) 100
Peso con Empaque (kg) 129.5
UPS-1-095 complet.mx
7
PARÁMETROS AMBIENTALES
Rango de Temperatura de Operación (°C) 0°C-40°C
Rango de Temperatura de Almacenamiento (°C) -25°C -45°C
Humedad Relativa de Operación 20%-95%
Altitud 4,000 m.s.n.m REFERENCIA IEC62040
Ruido Audible <50db
COMUNICACIONES
Interfaz de Comunicaciones Disponible
Tarjetas de Administración de Red SNMP Opcional
Puertos USB y RS-232 Incluido
Software de monitoreo local Disponible
CARACTERÍSTICAS / ESPECIFICACIONES
Arranque en Frío (Arranque en Modo de Batería Durante
una Falla del Suministro Eléctrico) Disponible
Funciones del UPS de alta disponibilidad Disponible
Compatibilidad con PFC activo Si
Compatibilidad con generadores eléctricos
Apto para operar en conjunto con plantas de luz,
plantas de emergencia y demás generadores eléctricos
a base de hidrocarburos.
CERTIFICACIONES
Detalles de la Certificación
NOM-001-SCFI-2018, / NMX-I-163-NYCE /ISO
9001:2018 EN/IEC 61000, EN/IEC62040, GB/T
4943, YD/T1095, TLC.
GARANTÍA
Periodo de Garantía del Producto* 24 Meses
Sustitución Inmediata 6 Meses
Garantía en Baterías* 12 Meses
Tipo de Garantía Estándar 8/5 (8 horas laborales / 5 días hábiles
